電容式變送器
關鍵字：電容式變送器,變送器 |
HJ-YDR電容式變送器廣泛應用于石油、化工、冶金、電力、食品、造紙、醫藥、機械制造等行業。其中主要的原材料、元器件和零部件均采用進口，整機經過嚴格組裝和測試。品種規格齊全、安裝使用簡便，外形美觀等特點。產品分智能和普通型兩種類型，滿足用戶的多種選擇要求，具有很強的使用價值。
電容式變送器工作原理：
該產品是根據電容塵液位測量原理為探級與導電液體構成一電容器，其中探級線的金屬內芯為電容的一極，導電液體為電容的另一極，中間為高穩定性的聚四氟乙烯，即探級線的絕緣外層作為兩極之間的介質，隨著液位的變化，液體包圍探級線的面積隨之改變，使構成電容器兩極的相對面積改變，導致電容的變化。
電容式變送器技術指標：
1、測量范圍：0.2-20米
2、精 度：0.2級、0.5級、1級
3、探級耐溫：-40-+250℃
4、允許容器壓力：-0.1MPa-2.5MPa
5、測量介質：電導率不低于10-3s/m的酸、堿、水等非結晶導電液體。電容式變送器
6、供電電源：DC12-35V(隔離式為DC21-27V)
7、工作電流：(輸出20mA時)非隔離二線，三線制：20mA
8、兩端隔離三線制：＜32mA三端隔離四線制＜35mA
9、輸出信號：4-20mA(0-10mA，0-20mA)
10、輸出保護：27mA
11、測量、輸出、電源之間隔離耐壓：1000V
12、量程調節范圍及零點移：≥±30%FS
13、變送器主體尺寸：φ76×85
電容式變送器產品特點：
1、結構緊湊、體積小，安裝維護簡單，統一外形尺寸。
2、多種信號輸出形式，方便不同系統配置。
3、聚四氟乙烯探級，耐酸、堿等強腐蝕性液體及高溫。
4、浸入液體的測量部分，只有一條四氟軟線或四氟棒式探級作為傳感，可靠性高。
5、全密封鋁合金外殼及不銹鋼聯接件。
6、對高溫壓力容器與測量常溫常壓一樣簡單，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。
7、測量、輸出兩端和測量、輸出、電源三端隔離器多種電路結構方式，自帶隔離器，適應不同信號接地方式。
8、完善的過流、過壓、電源極性保護。
電容式變送器使用范圍：
1、被測介質對變送器敏感元件有腐蝕作用；
2、需要將高溫被測介質與變送器隔離；
3、被測介質中有固體懸浮物或高粘度介質；
4、被測介質由引壓管引同時易固化或結晶；
5、更換被測介質需嚴格凈化測量頭；
6、測量頭必須保持衛生，嚴禁污染；
7、使用對象：腐蝕性或粘性的液體；
8、注意：真空場合不宜采用遠傳變送器。
|
無
|
Z
|
代號
|
測量范圍
|
|
模
擬
型
|
智
能
型
|
YDR-C1
|
0-0.25～1.5kPa
|
|
YDR-C2
|
0-1.2～7.2kPa
|
|
YDR-C3
|
0-6～36kPa
|
|
YDR-C4
|
0-30～180kPa
|
|
YDR-C5
|
0-160～1000kPa
|
|
YDR-C6
|
0-400～2500kPa
|
|
YDR-C7
|
0-1600～10000kPa
|
|
YDR-C8
|
0-4000～25000kPa
|
|
YDR-C9
|
0-7000～40000kPa
|
|
|
代號
|
結 構 材 料
|
|
法蘭接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|
F22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
|
F23
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C
|
|
F24
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|
F25
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|
F33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
F35
|
哈氏合金C
|
哈氏合金C
|
鉭
|
|
F44
|
蒙乃爾
|
蒙乃爾
|
蒙乃爾
|
|
|
代號
|
選 件
|
|
M1
|
O～1 00％線性指示表
|
|
M2
|
數字顯示表頭
|
|
B1
|
管裝彎支架
|
|
B2
|
盤裝彎支架
|
|
B3
|
管裝平支架
|
|
D1
|
法蘭側面排氣/排液閥在上部
|
|
D2
|
法蘭側面排氣/排液閥在下部
|
|
E1
|
普通電纜接頭
|
|
E2
|
防爆電纜接頭
|
|
G1
|
腰形法蘭
|
|
G2
|
焊管接頭
|
|
d
|
隔爆
|
|
i
|
本安
|
訂貨備注：
1、接液件材料：隔離膜片：316不銹鋼、哈氏合金C、蒙乃爾和鉭；排氣/排液閥：316不銹鋼、哈氏合金C和蒙乃爾；法蘭和接頭：316不銹鋼、哈氏合金C、蒙乃爾；O形圈：氟橡膠、丁腈橡膠、乙烯-丙烯；
2、非接液件材料：灌充液體：硅油或氟油；螺栓：碳鋼鍍鋅；電氣殼體：低銅鋁合金；O形圈：丁腈橡膠；涂層：聚脂環氧樹脂；
3、引壓連接件：法蘭引壓口1/4-18NPT（錐管螺紋）；接頭引壓口1/2-14NPT（錐管螺紋）；電氣連接：用1/2-14NPT帶螺紋端導線管。重量：用3.5g（不包括選件）
產品示意圖：

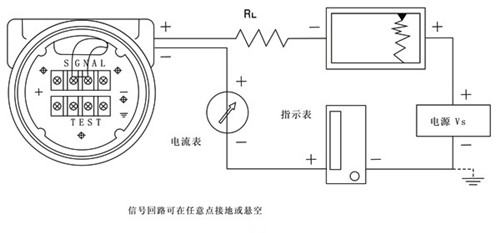

圖一（接線圖）：

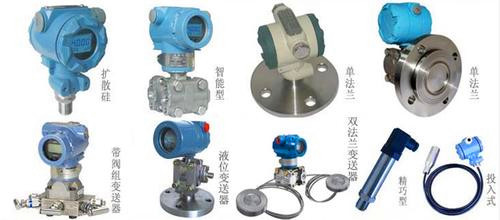

圖二（產品類別）：
|
| |
