江蘇華江自動化儀表有限公司 >> 產品展示 >> 液/物位儀表系列 >> 射頻導納物位開關

射頻導納物位開關
關鍵字：射頻導納物位開關,射頻導納開關

    HJ-SD射頻導納物位開關廣泛應用于石油、化工、冶金、電力、醫藥、食品、造紙、建材等工業領域。該產品是利用高頻技術，由電子線路產生一個小功率射頻信號于探頭上，探頭作為敏感元件，將來自物位介電常數引起的信號變化反饋給電子線路；由于這些變化包括容量和電導量的變化，因而電子線路處理的是容抗和阻抗的綜合變化信號；進行處理后改變繼電器的輸出狀態。它是在原電容測量的基礎上改進射頻導納測量技術，代表了當今物位測量的新水平。
    射頻導納物位開關典型應用:
    ◆液體：導電液體和絕緣液體(包括液化氣)
    ◆漿體：導電漿體和絕緣漿體
    ◆顆粒：糧食、塑料片、煤等
    ◆界面：不同介電常數的兩種液體界面
    ◆粉末：塑料粉末、水泥、飛灰等
    射頻導納物位開關產品特性:

    ◆可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求。
    ◆不受傳感器掛料影響，無需定期清潔，避免誤測量。
    ◆測量過程無可動部件，不存在機械部件損壞問題。
    ◆無需維護，智能免調。
    ◆接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。。
    ◆測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高。
    ◆產品性能可靠，使用壽命長。
    ◆校準簡單快捷、安裝方便、外形美觀；
    ◆產品性能穩定；
    ◆防粘附（掛料）；
    ◆各種型號通用性強，適用性廣泛；
    ◆可與PLC可編程控制器或DCS集散控制系統配套使用，實現工藝流程的自動檢測和自動控制。
    射頻導納物位開關技術參數：
    繼電器容量：DPDT,額定 10A,115VA.C 或 5A,220VA.C
    延    時：0~30秒連續可調
    電    源：220VA.C 或 24VDC 感應度：0.5pF
    物料溫度：-40℃~1200℃
    電路耐溫：-40℃~80℃
    失電保護：高低模式，現場可調
    外    殼：IP65，重型鑄鋁外殼

射頻導納物位開關優勢圖

射頻導納物位開關選型表：

型號	HJ-SD
	1	24VDC							供電方式
	2	220VAC
		0	無延時（標準電路單元）						時間延時
		1	帶延時（0～30 秒可調）
			9	一體式					儀表形式
			0	分體式
				1	螺紋連接				過程連接
				2	法蘭連接
					P	120℃			工作溫度
					F	260℃
					B	800-1200℃
						1	標準型（L863C）		電極形式
						2	平板型（L890C）
						3	鋼索型（L863WC）
						4	定制型（L862C）
							X	如：插入深度	其他選項

產品調試說明：

    當進行調試時，請注意這些總的規則：
    *將2個靈敏調節電位器順時針旋轉增加靈敏度，逆時針旋轉減少靈敏度。
    *當兩個靈敏度控制調好后，綠色燈亮，表示探頭上有“有”物料存在，紅色燈亮，表示“無”物料存在。
    *安裝方法有水平或垂直兩種。為保證設備穩定工作應有5分鐘熱運動。

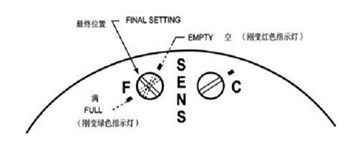

    1．靈敏度的校正對于一個沒有水的空容器，調節細（F）靈敏度控制到中間位置，然后慢慢調節粗(C)靈敏度直到狀態指示燈剛剛變紅。重調細（F）靈敏度控制線找到一個剛剛變紅點，記下“空”的位置，如圖8所示。然后，將探頭插入物料重調細（F）靈敏度控制（不接觸粗調靈敏度）剛好變?yōu)榫G點，并記下它的位置。注意兩個記號的不同，并且重調細（F）靈敏度控制到兩個記號的中間位置。這就是一個完整的調試過程。對于非水基工藝液體（不導電液體）安裝方法是垂直安裝，當液體到達一半時報警。B).對于水基液體（導電液體）反時針調節靈敏度，因為水基液體容易測量，只需碰到傳感探頭即可，這個過程提供抗粘附能力。這是個完整的調節過程。

2．時間延時：包括0-30秒可調時間延時，有延時開/延時關模式（參見圖一）。這種模式典型的用處是消除控制繼電器的“抖動”，或者控制循環循序。開始時延時控制設為零（反時針到底位置）。當用延時來消除繼電器抖動時，僅要求旋轉小的角度。延時將導致在工藝物位控制點的上面或下面擺動，但平均物位仍等于控制點。超過量和不到量與延時比例有關。
3．故障報警（失電保護）模式選擇故障報警工作反映大多數主要的故障情況，包括電源的故障，這將引起控制繼電器釋放電壓。因此，繼電器釋放電壓的狀態被稱為“報警”狀態。這就意味著如果電源消失，也會發生報警。TWS系列設備具有高位或地位故障報警。這個動作由靠近控制面板中央位置（延時調節左邊）的一個小的跳接器完成。參見圖一。“H”位置顯示高位報警，“L”位置顯示低位報警。

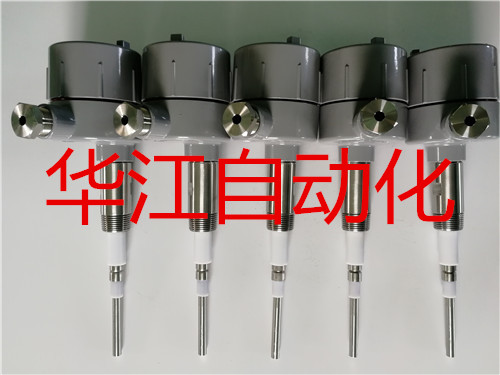

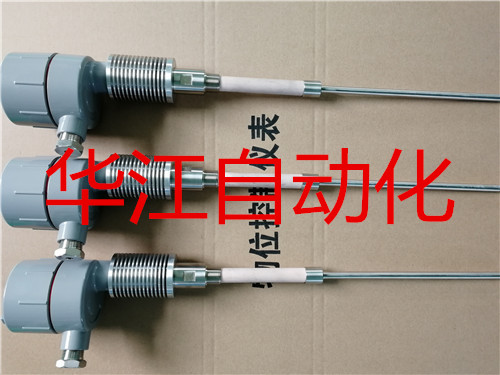

射頻導納物位開實物圖：

圖（一）：

圖（二）：

圖（三）：

圖（四）：

圖（五）：

接線與安裝示意圖

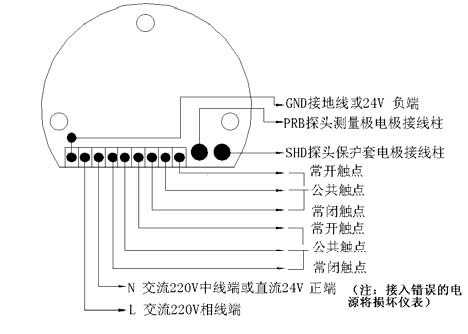

圖一（接線）

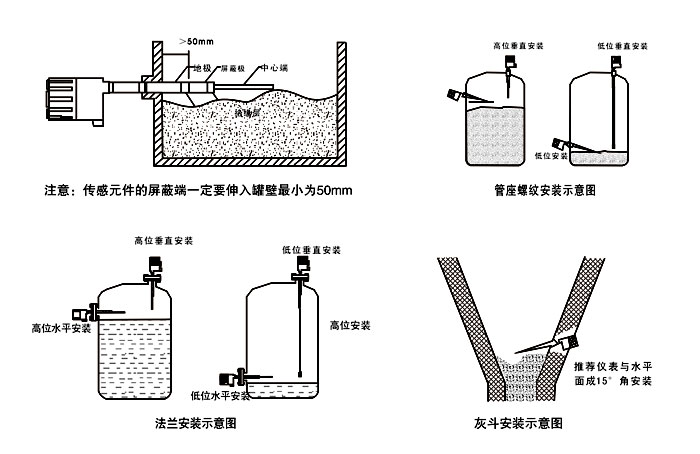

圖二（安裝）
