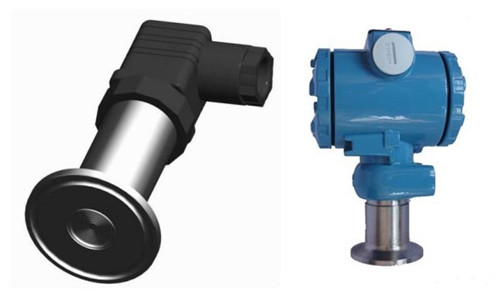

衛生型壓力變送器
關鍵字：衛生型壓力變送器,變送器 |
HJ-WS318衛生型壓力變送器廣泛應用于食品，制藥，釀酒，發酵等行業工業過程現場壓力測量和控制中。以其優良的可靠性，廣泛的適應性，產品的靈活性和多樣性，其平齊壓力接口可以通過英制螺紋或卡箍和衛生管實現，卡箍和衛生管組成的，按不同的要求可以有其他的壓力接口以供選擇。HJWS318壓力變送器分常規型,高溫散熱型,卡插入平膜型,卡箍充油型（衛生型）,卡箍平膜型,齊平膜型,全不銹鋼型。如果介質溫度較高, 您可以選擇冷卻過渡連接.變送器可精確測量溫度不超過300℃的介質。除了硅油和食品兼容油,鹵烴和其它的填充油同樣可以按要求提供。
衛生型壓力變送器特點：
量程覆蓋范圍寬；
衛生型結構，無死角，防堵塞；
防護等級IP64、IP65；
輸出信號形式多樣，現場可調校，現場可顯示；
反極性保護和瞬間過電流過壓保護，符合EMI防護要求；
產品采用帶不銹鋼或者陶瓷隔離膜片的壓力傳感器作為信號測量元件、并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號。整個產品經過了元器件、半成品的嚴格測試及老化篩選，性能穩定可靠。
衛生型壓力變送器技術參數：
|
參數
|
規格
|
|
測量范圍
|
相對壓力：0～7MPa 0～5KPa 鈦合金可達100MPa
|
|
壓力： 0～60MPa 0～20KPa
|
|
負相對壓力： -1KPa～-0.1MPa
|
|
精度等級
|
0.5級、0.25級、0.1級
|
|
溫度影響
|
Tk≤±0.02%FS/K
|
|
穩定性
|
優于0.1%FS/年
|
|
位置影響
|
安裝位置不影響零點
|
|
允許溫度
|
介質溫度：-20～80℃、-40～200℃
|
|
環境溫度：-30～80℃
|
|
儲存溫度：-30～80℃
|
|
防護等級
|
IP64、IP65
|
|
調節范圍
|
零點調節范圍 ±5%
|
|
滿量程調節范圍 ±20%
|
|
供電電源
|
16～32V DC
|
|
輸出信號
|
4～20mA DC(模擬，二線制)
|
|
1～5V DC(模擬，三線制)
|
|
接線引出方式
|
可根據需要從任何一個出口引出，建議使用φ7.5工業電纜作為引線 以便密封，引出接頭為通用電纜接頭M12×1.5，不引線一端用端蓋封住
|
衛生型壓力變送器選型表：
|
HJWS318
|
a
|
衛生型壓力變送器
|
|
外形模式
|
A
|
|
標準型 -20～80℃
|
|
D
|
|
工業型 -20～80℃
|
|
F
|
|
高溫防腐型 -40～200℃
|
|
連接材料
|
1
|
|
不銹鋼304
|
|
2
|
|
不銹鋼316
|
|
4
|
|
鈦合金，僅限2035F
|
|
9
|
|
約定的其他材質
|
|
過程連接形式
|
K
|
|
1.5英寸卡箍，外徑50.5mm
|
|
S
|
|
約定的特殊要求
|
|
膜片材質
|
1
|
|
316L擴散硅
|
|
4
|
|
陶瓷壓阻
|
|
5
|
|
陶瓷電容
|
|
9
|
|
約定的特殊要求
|
|
輸出信號
|
2
|
|
DC 4～20mA
|
|
4
|
|
DC 1～5V
|
|
9
|
|
約定的特殊要求
|
|
輸出類型
|
B
|
|
標準型
|
|
S
|
|
智能型
|
|
現場顯示表類型
|
N
|
|
無表頭
|
|
C
|
|
帶LCD液晶顯示表頭
|
|
E
|
|
帶LED數碼管顯示表頭
|
|
S
|
|
約定的特殊要求
|
|
精度等級
|
2
|
|
0.25級
|
|
3
|
|
0.5級
|
|
防爆等級
|
-
|
|
標準型，無防爆
|
產品安裝使用示意圖：

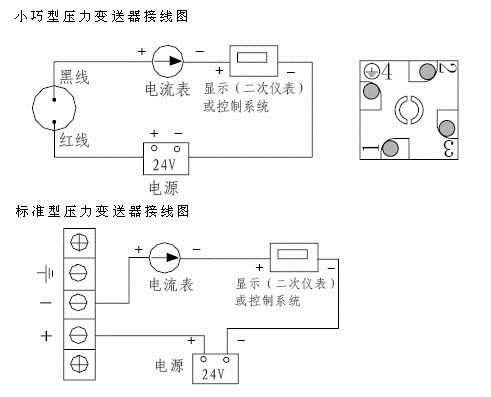

圖一：接線圖

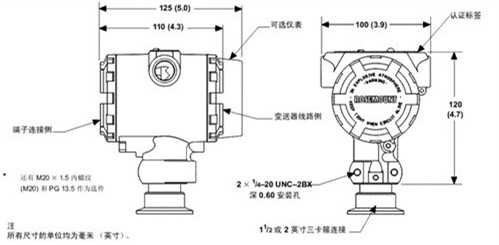

圖二：安裝圖
圖三：卡箍圖
|
| |
